在工业生产中，蒸汽作为一种用途极为广泛的能源与几乎所有的企业有着不可分割的联系。大量的工业用水和以煤炭为主的能源被使用来产生蒸汽，蒸汽的热力又被用来实现工业生产工艺过程，而蒸汽释放出部分热能后就会生成凝结水。

蒸汽间接加热系统中，随着蒸汽在加热设备内释放出汽化潜热，大量的高温凝结水随之产生，其温度一般在100℃以上，热焓占原蒸汽热焓的25％左右,具有很高的利用价值，水质近于蒸馏水，几乎没有溶解氧和二氧化碳等气体，是良好的锅炉补给水。所以，充分回收并利用这些凝结水既可以节约锅炉燃料和软化水，又可以大大降低锅炉的运行成本，提高锅炉使用寿命，改善环境条件。

在一种闭式凝结水回收装置，包括一个集水容器，集水容器的上部设置有螺旋盘管，中部设置有汽水分离冷凝器，底部设置有储水装置，储水装置通过管阀与电机泵连通，储水装置的底部设置有排污口，储水装置中设置有液位传感器，液位传感器与电机泵相连接，用于提供启动号和停止号。该实用新型的闭式凝结水回收装置，具有以下突出的有益效果：全封闭式运行，杜绝了氧气、二氧化碳等溶解性气体对凝结水的污染；解决了水泵在运行时产生汽蚀的问题；避免了开式凝结水箱形成二次闪蒸汽引起的容易超压、无法运行的问题。

目前所使用的蒸汽凝结水回收装置功能单一、结构复杂，能源再利用效率低，蒸汽散出的热量无法集中再次利用，造成热量资源大量浪费，同时不便于将蒸汽和凝结水快速分开，不便于蒸汽再次利用。

性能及特点

疏水自动加压器（疏水自动泵）是一种新型凝结水输送装置，结构简单，不用电机作动力，自动启停，运行可靠，使用维修方便。与常规以水泵为动力的凝结水回收装置相比运行费用低，具有较好的节能效果，值得。

1、疏水自动加压器以蒸汽或压缩空气为动力，无泵无电机，自动运行，只需按下电源开关即可，无需人员看守。

2、疏水自动加压器可在多种条件下把0℃~170℃的凝结水加压送回锅炉房或再利用，大幅度提高回水率和充分利用二次蒸汽。

3、疏水自动加压器排出的凝结水为压力满流，无二次蒸汽。凝水管管径比汽水混合状流动的余压水管管径小50%，节约管材，减少管道的大气腐蚀。

4、疏水自动加压器体积小，重量轻，可分散或集中设置于墙边、地坑中，土建工程量小，构造简单，安装便易。

5、疏水自动加压器运行中无噪声，无振动、性能稳定可靠，维护量小。

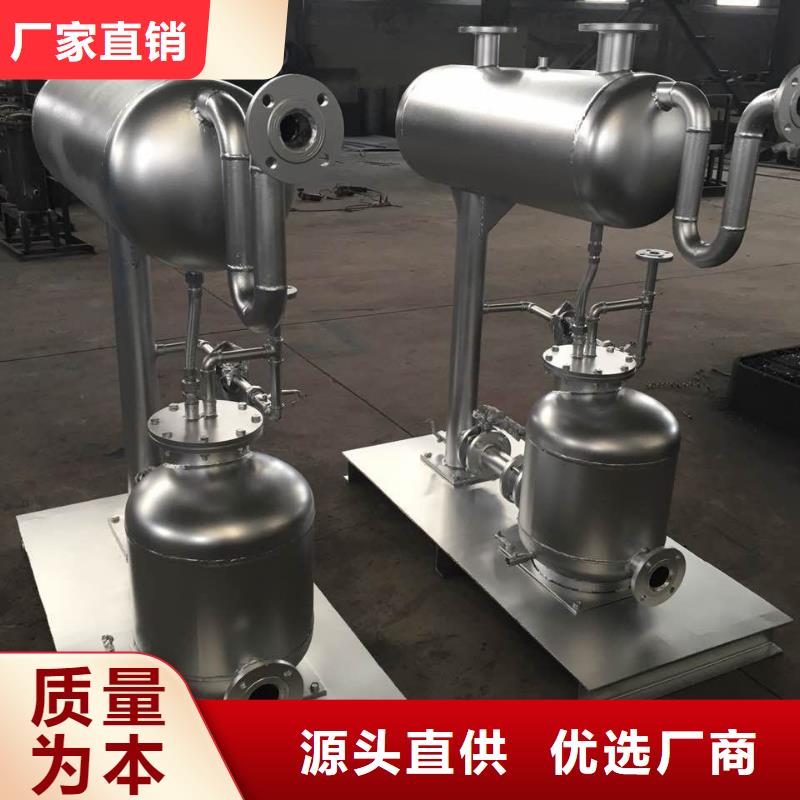

疏水自动加压器

2结构及工作原理

疏水自动加压器由水室、加压室、控制管及控制系统组成。

水  室：用于汽水分离和储存一部分凝结水，并将凝结水输送给加压室。

加压室：当加压室装满凝结水时，在蒸汽或压缩空气作用下将其加压输出。

控制管：侧装液位控制显示器。当液位达到控制器高点时，进气口打开，随后排气口关闭，加压气体进入加压室，凝结水通过止回阀受压排出；当液位达到控制器低点时，进气口关闭，随后排气口打开，加压气体被隔断，同时加压室内余气排出，凝结水受重力作用，从水箱通过止回阀进入加压室。

控制系统：自动控制、自动运行、无人值守。

3选用方法

1、疏水自动加压器的加压汽（气）体zui大压力≤1.0 MPa，若压力超过1.0 MPa，应设减压装置。疏水自动加压器工作压力0.3～0.6MPa。

2、加压蒸汽压力：P1≥P2+0.1 MPa

     式中，P1——加压蒸汽压力 MPa，P2——排出口压力 MPa。

3、排出口压力：P2=0.01（H+h）+Px MPa

     式中，H——疏水自动加压器后管道zui高高度（m）、

h——疏水自动加压器后管道阻力(mH2O)

P x——储存输送回凝结水末端设备（回水箱、给水箱、除氧水箱）的压力MPa。

式中，h值可由设计决定，也可参考下式计算：h=1.4RL。式中，R为比摩阻，L为管长（m），1.4为局部阻力系数
